Ultrasonografie

Sonografie (ultrasonografie) je diagnostická zobrazovací technika založená na registraci ultrazvuku odraženého od tkání. Typicky se používají piezoelektrické sondy o frekvencích 2-18 MHz.

Sono-snímky a příznaky onemocnění

Do těla vyšetřovaného pacienta je vysíláno ultrazvukové vlnění vytvářené piezoelektrickým měničem o frekvenci 2-18 MHz a intenzitě maximálně 10 Wm-2. Měkké tkáně se chovají jako tekutina, ultrazvukové vlnění je jen podélné s průměrnou rychlostí 1540 ms-1. Akustická impedance, a tedy i rychlost šíření ultrazvukového vlnění, však není ve všech tkáních zcela stejná, tkáně mají rozdílnou akustickou impedanci. Na rozhraní dvou tkání s odlišnou akustickou impedancí jsou vhodné podmínky pro částečný odraz vlnění. V ideálním případě je plocha rozhraní kolmá na směr šíření ultrazvukového vlnění a odražené vlnění může být registrováno. Aby bylo vůbec možné registrovat odražené vlnění, vysílá se ultrazvuk v mikrosekundových impulzech s opakovací frekvencí řádově 102-103 Hz a registruje se intenzita odražených signálů i doba, za jakou se po vyslání vrátí do senzoru. Protože intenzita ultrazvukového vlnění klesá exponenciálně, je třeba pro dobrou vizualizaci detekovaný signál dále upravit; k tomu se používá zesílení signálu úměrné době, která uplynula od jeho vyslání. Protože vzduch má pro ultrazvukové vlnění velmi vysokou impedanci, je třeba zajistit, aby vlnění procházelo jen vodním prostředím. Obvyklým řešením je důkladné pokrytí povrchu sondy gelem (EKG krém), který zajistí dobrý průchod vlnění do kůže.

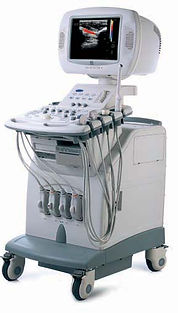

Technické vybavení
